Nyírási vasalás

A QE nyírási vasalóelemek a vasbeton lemez-fal kapcsolatok nyírási teherbírásának növelésére szolgálnak, lehetővé téve a nyírási igénybevételek biztonságos és hatékony felvételét a szerkezet kritikus zónáiban.

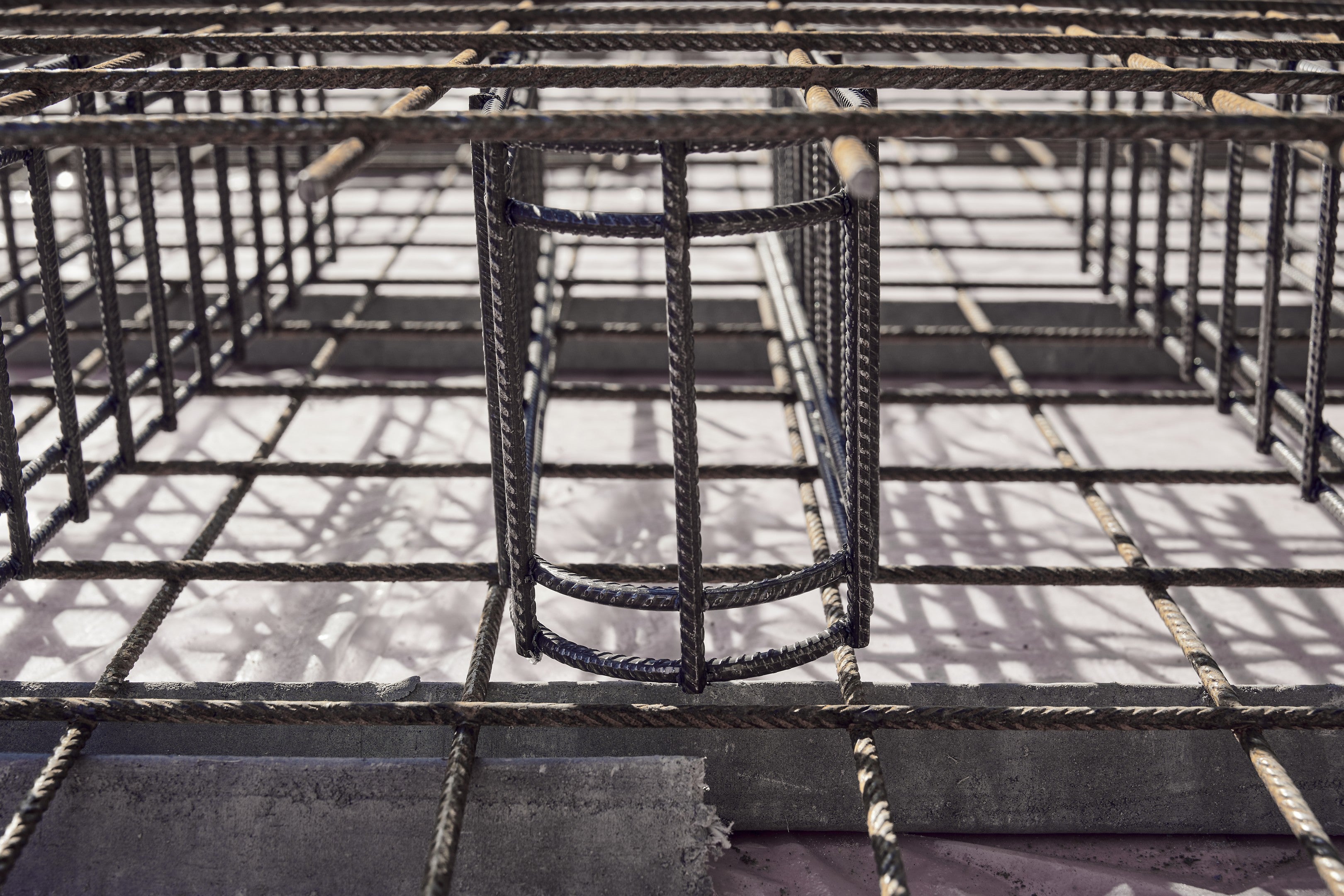

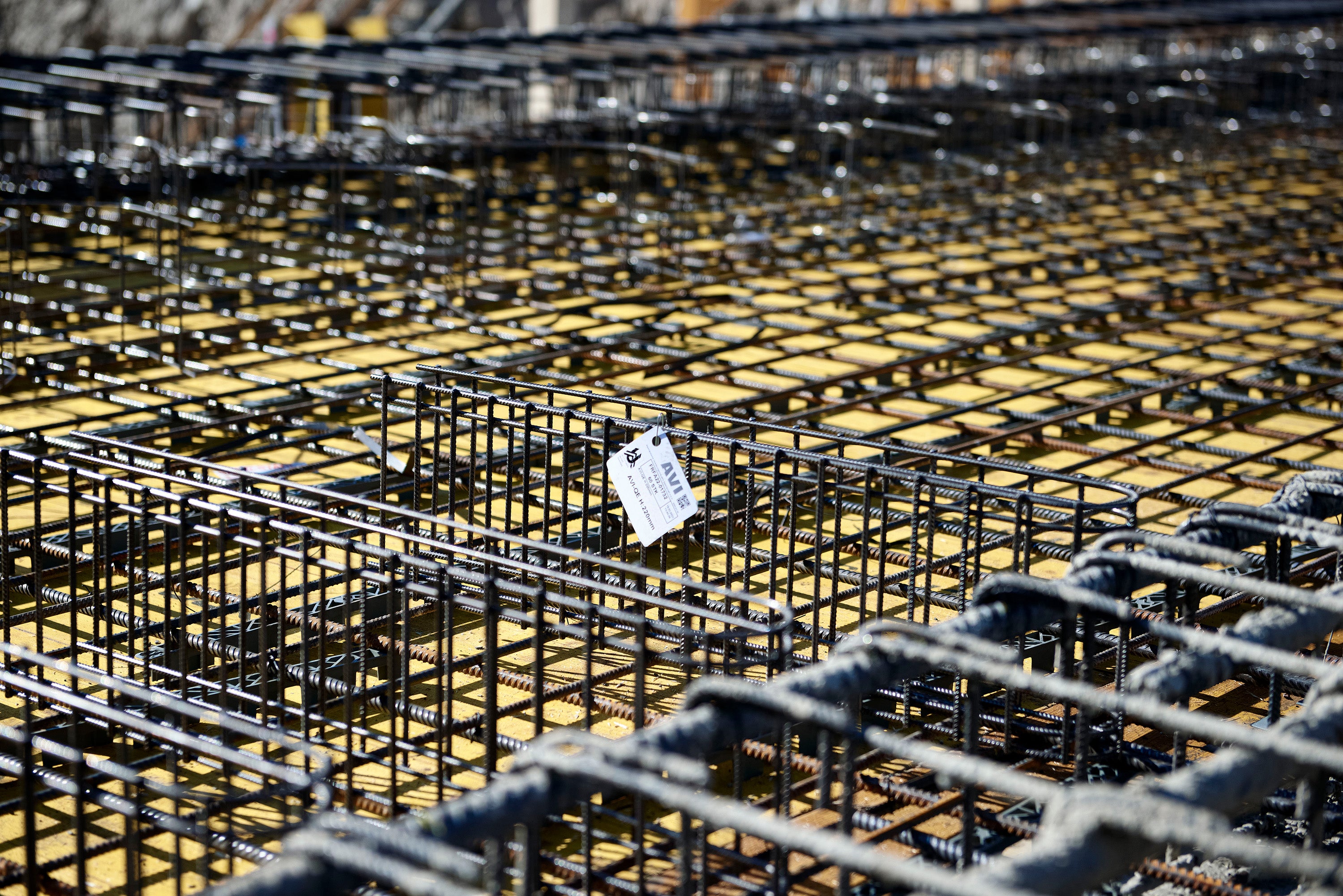

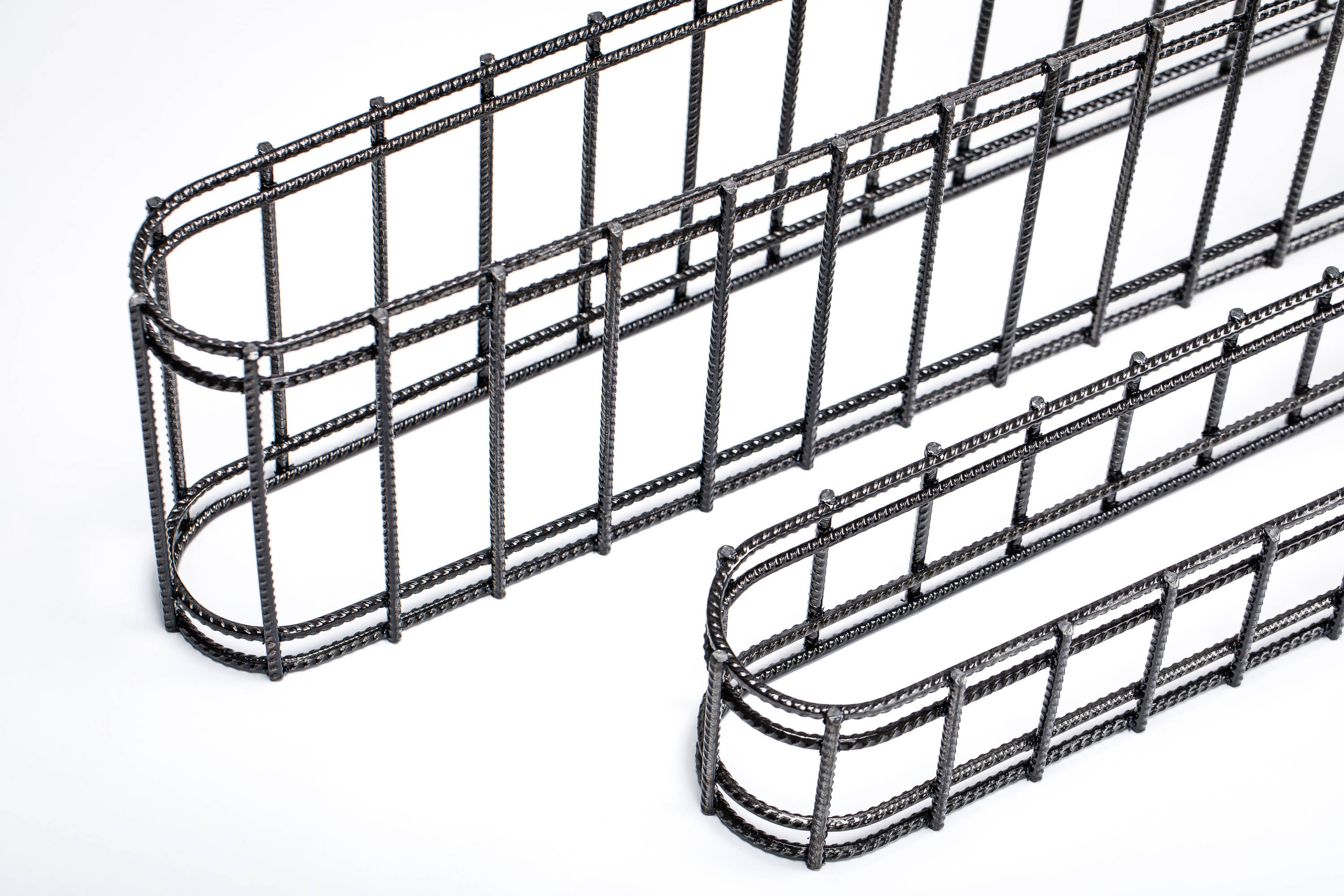

A QE elem vasbeton födémlemezek és falak nyírási vasalásaként alkalmazható a két fő vasalási réteg között. Speciális kialakításának köszönhetően a hagyományos kengyeles megoldásokhoz viszonyítva jelentősen csökkenti a szerelési időt és egyszerűsíti a kivitelezést. Az elem nemcsak a szerkezet nyírási teherbírásának növeléséhez járul hozzá, hanem a vasalási rétegek közötti távolság biztosításával távtartó funkciót is ellát. A rendszer méretezése az EN 1992-1-1 (Eurocode 2) előírásainak megfelelően történik, és rendelkezik a felhasználásához szükséges műszaki engedélyekkel és tanúsításokkal.

Gyorsabb kivitelezés, akár 70%-kal rövidebb szerelési idő

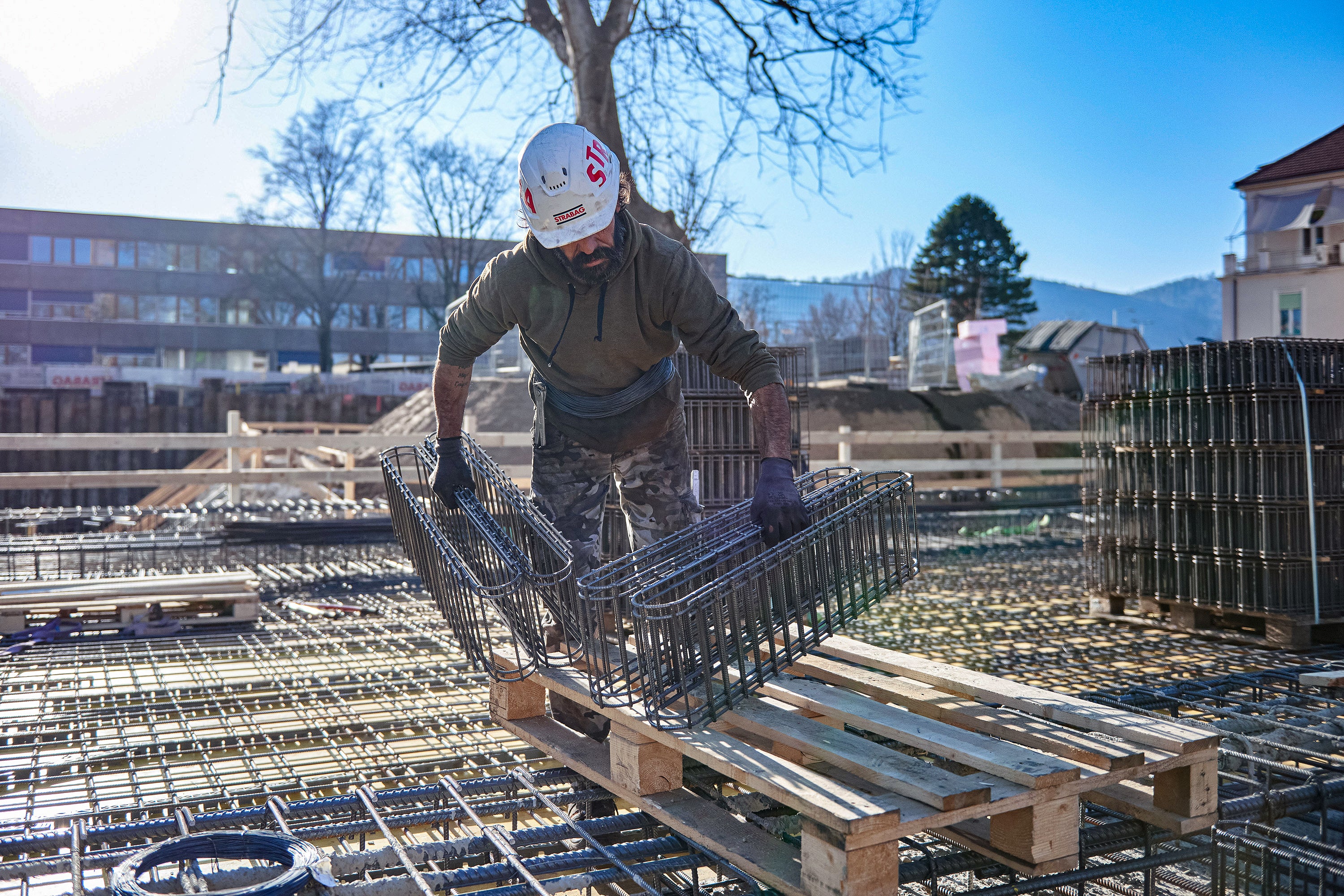

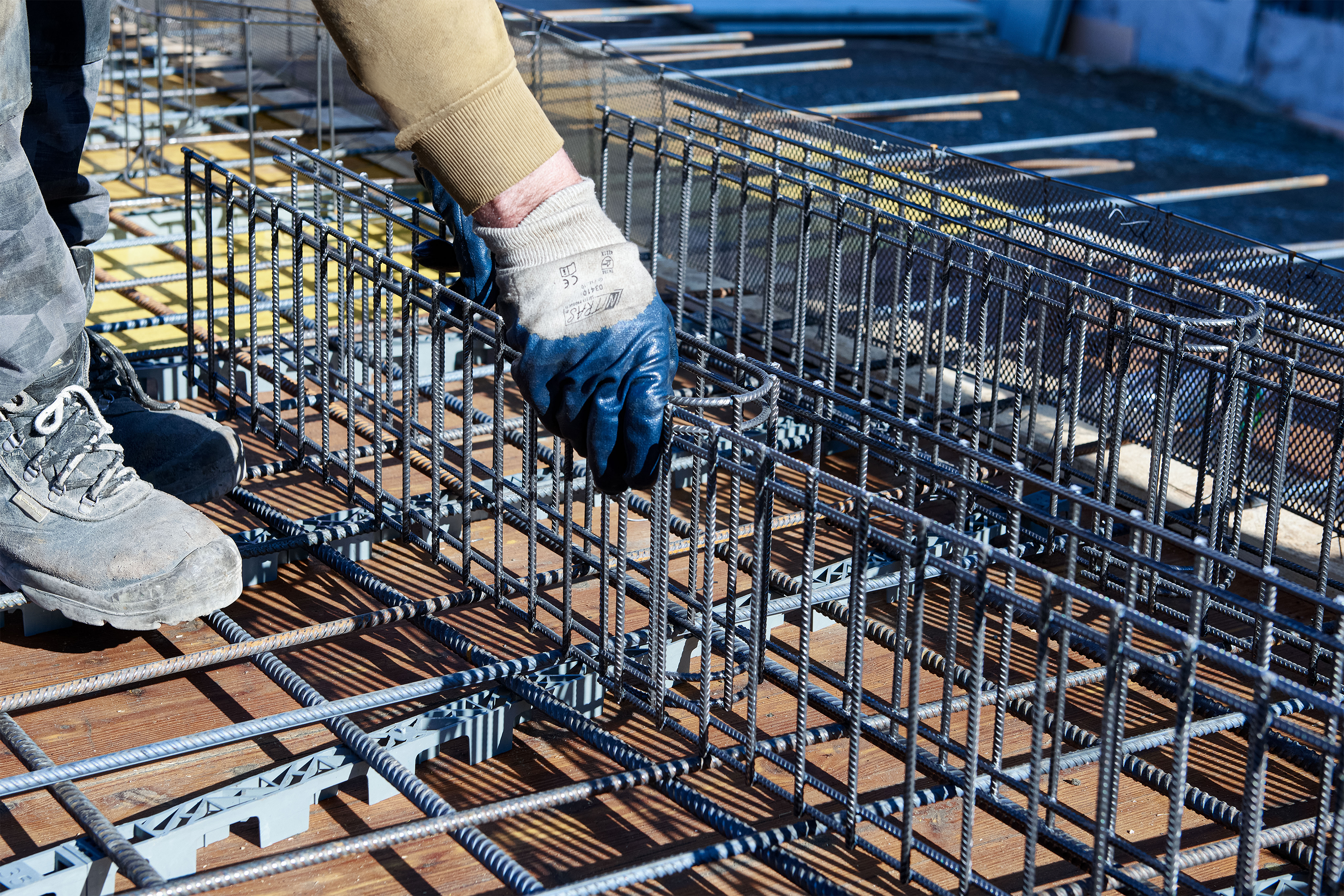

A QE elemek alkalmazása jelentősen felgyorsítja a vasalás szerelését, mivel beépítésük nem igényli a hagyományos kengyelekre jellemző bonyolult befűzési műveleteket.
Két funkció egyidejű ellátása

Az elem egyszerre szolgál nyírási vasalásként és távtartó elemként a vasalási rétegek között.
Széles tartományban alkalmazható eltérő lemezvastagságok esetén

A különböző szerkezeti vastagságokhoz igazodó, szabványos méretlépcsőkben készülő elemek 200-750 mm vastag vasbeton lemezekben alkalmazhatók.
A leggyakrabban alkalmazott méretek raktárról, azonnal elérhetők

A leggyakrabban alkalmazott elemmagasságok készletről rendelkezésre állnak, amely rövidebb átfutási időt, hatékonyabb logisztikai szervezést és gyorsabb helyszíni munkakezdést tesz lehetővé.
Szabványoknak megfelelő, tanúsított rendszer

A rendszer méretezése az EN 1992-1-1 (Eurocode 2) előírásainak megfelelően történik, és rendelkezik a felhasználásához szükséges műszaki engedélyekkel és tanúsításokkal.
BIM-szoftvertámogatás

A rendelkezésre álló ALLPLAN és Revit objektumkönyvtárak lehetővé teszik a QE elemek pontos integrálását a 3D szerkezeti modellbe, elősegítve a hatékony tervezést és mennyiségkimutatást.

Változatok

Nyírási vasalástípusok

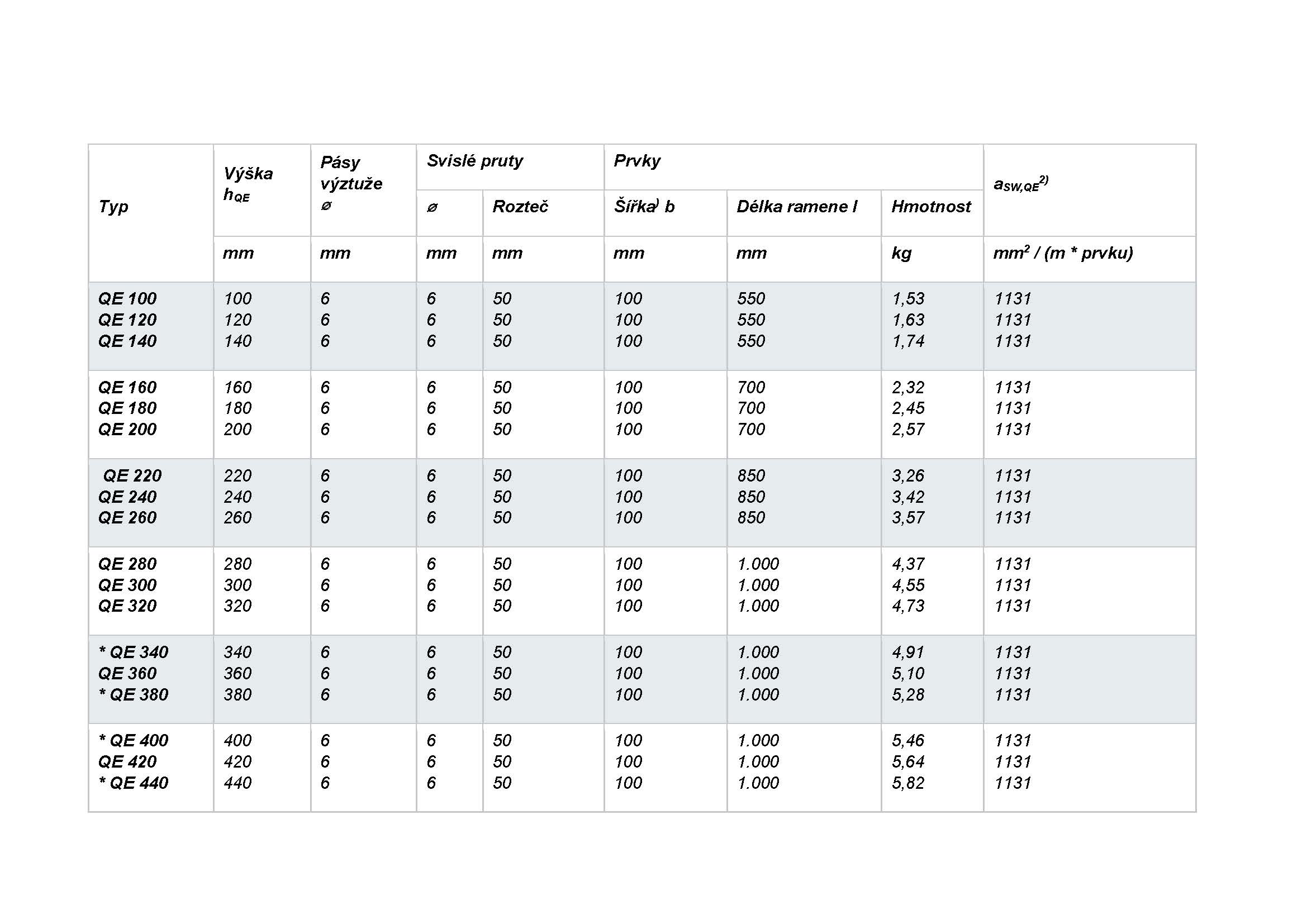

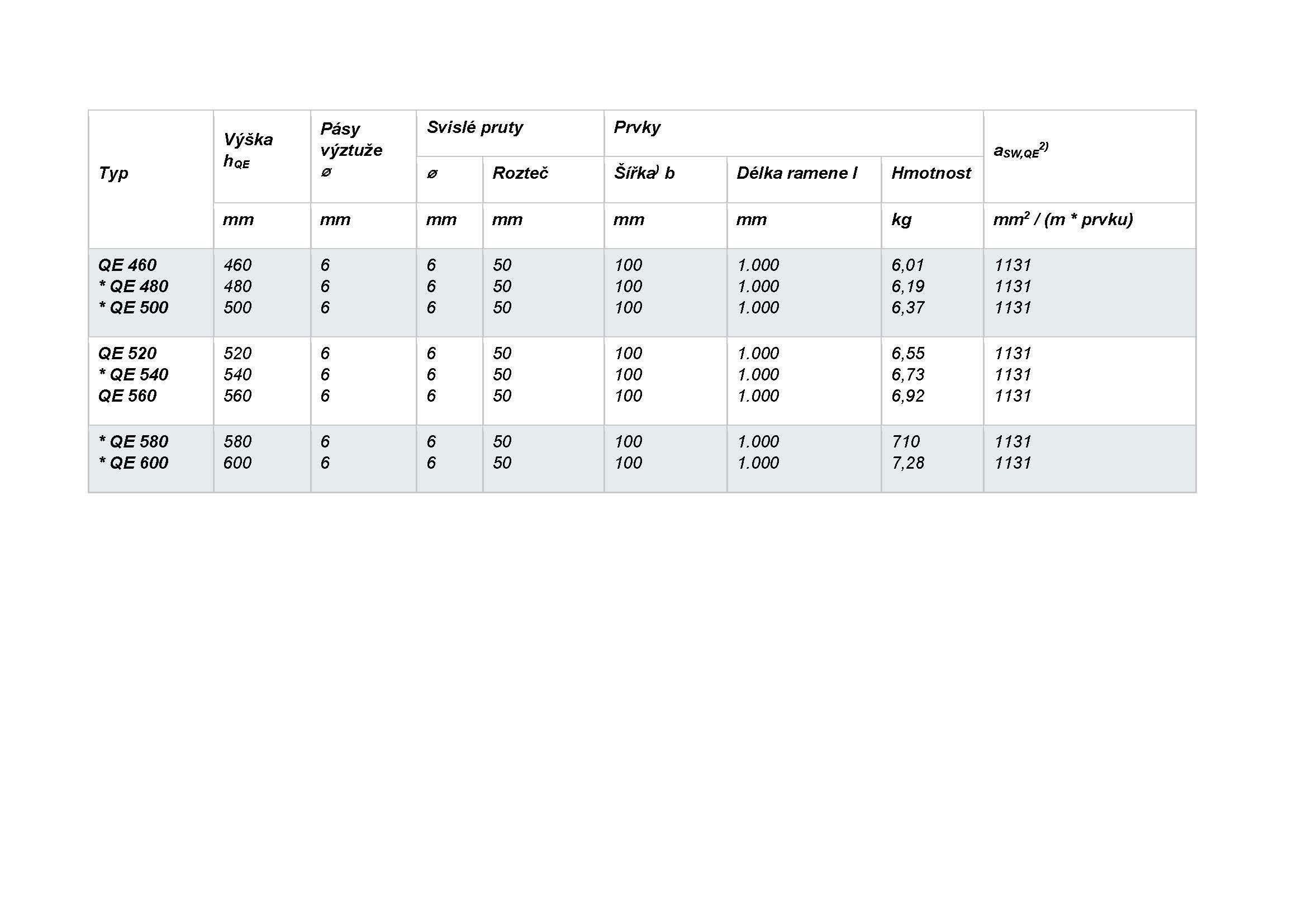

A QE nyírási vasalóelemek 100 és 600 mm közötti magasságban érhetők el.
Nyírási vasalástípusok

A QE nyírási vasalóelemek 100 és 600 mm közötti magasságban érhetők el.
